上海靈動微電子MM32W功耗BLE藍牙產品應用

2019-10-14 11:28:48

目前MM32W0系列有n4和q1兩個版本,n4主要針對需要大容量的應用方案,q1針對超低功耗精簡型的應用方案,兩個型號的低功耗編程操作方式相同,不同的只是MCU的時鐘系統控制方式,在參考程序已經提供不同的模式下功能,用戶只要改變相對應的宏定義即可實現對應的低功耗功能。
休眠函數

對于低功耗應用來說,休眠是非常關鍵的一個功能。開啟藍牙廣播時MM32W0的控制模塊有三種工作模式:正常模式、睡眠模式和停機模式。在stop模式下,射頻模塊都會通過IRQ引腳定時觸發一個外部中斷,可以借此喚醒STOP模式中的控制模塊。

在阻塞模式中,休眠是藍牙服務通過調用void McuGotoSleepAndWakeup(void) 函數實現的,對于中斷模式,則是用戶在代碼中主動調用IrqMcuGotoSleepAndWakeup()函數來實現。

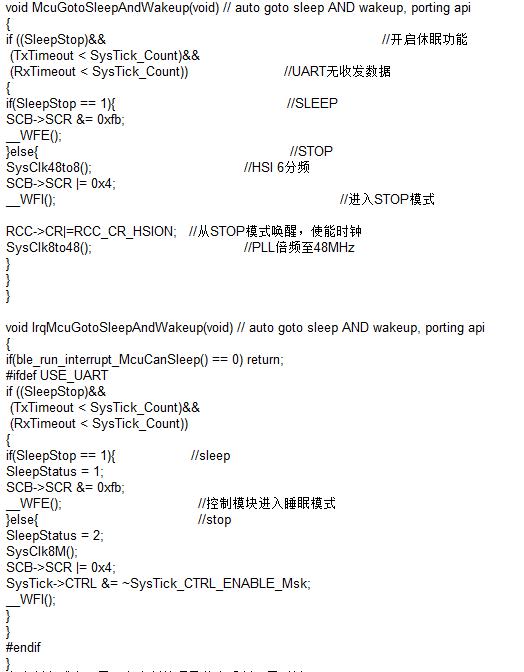

上海靈動微電子MM32W產品調用函數表



在中斷方式中,需要在中斷處理函數中重新配置時鐘:

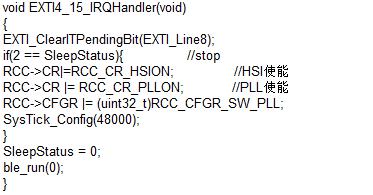

上海靈動微電子MM32W重置時鐘圖

時鐘配置

進入低功耗前后需要配置時鐘,從低功耗模式恢復時,時鐘默認設置為HSI6分頻,需要重新配置系統時鐘。

注意:下面函數屬于藍牙庫接口,沒有用到也不要刪除。

相關時鐘配置:

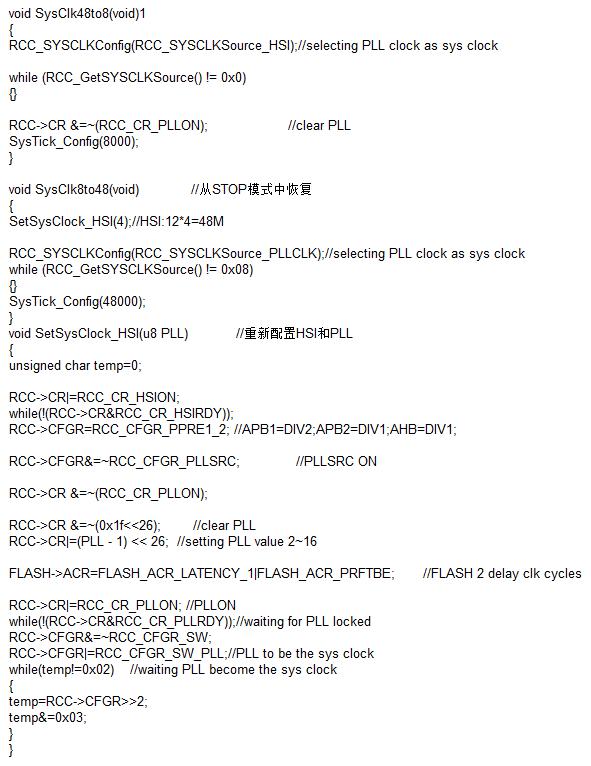

上海靈動微電子MM32W相關時鐘圖

以上時鐘配置只是針對MM32W0系列的n4版本,在q1版不需要以上時鐘操作。MM32W051PFB(q1)藍牙功耗參數:

在SleepStop設置成0x02,MCU將會進入STOP模式,在保持 SRAM 和寄存器內容不丟失的情況下,停機模式可以達到最低的電能消耗。在停機模式下,HSI 的振蕩器和 HSE 晶體振蕩器被關閉。可以通過任一配置成 EXTI 的信號或者看門狗不復位方式把微控制器從停機模式中喚醒,EXTI 信號可以是 16 個外部 I/O 口之一、 PVD 的輸出的喚醒信號。。STOP模式下無法下載調試程序。為了方便調試,可以在程序開始時加入一個延時,這樣每次復位都有一段時間可以下載程序。
